LIB 510 Отчеты по трендам (Руководство пользователя)
|
[
· Скачать удаленно (315 kb)
]
| 11.02.2009, 21:17 |
- 1. Запуск
- Эта глава дает ссылки на другие разделы Руководства Пользователя «Отчеты по трендам».
- 2. LIB 510 Отчеты по трендам

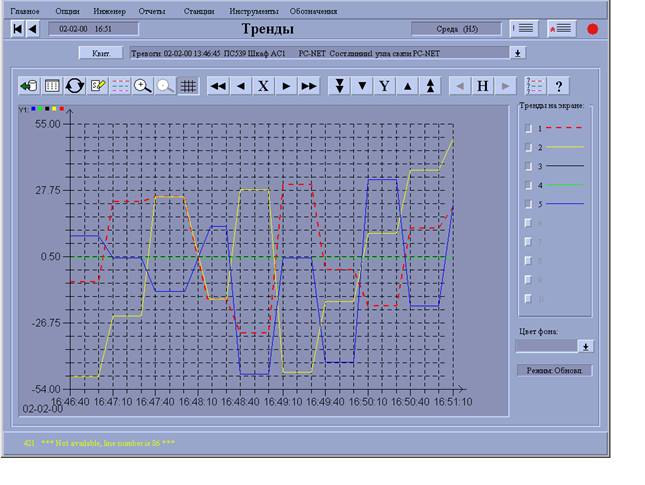

 - 3. Формы изображений трендов
- 4. Табличная форма
- Тренды могут быть также представлены в табличной форме. Две формы, графическая и табличная, используют одни и те же тренды и режим представления, но они могут использоваться и независимо друг от друга. Эта глава описывает функциональные возможности табличной формы изображения.
- 5. Режим представления
- В этом диалоге оператор может выбрать режим представления изображения трендов из двух опций: обновляемый и фиксированный. Когда режим установлен в обновляемый, изображение трендов обновляется систематически. Продолжительность интервала определяется текущей уставкой тренда как самый короткий интервал между регистрациями. Если режим фиксированный, изображение трендов не обновляется.
- 6. Буфер (Корзина) трендов
- 7. Подготовка Преконфигураций Изображений Трендов
- При помощи данного диалога пользователь может сохранять текущую установку изображений трендов в виде преконфигурации, которая может быть открыта из диалога корзины или из стандартного меню LIB500. Сохраняются следующие параметры: текущий набор трендов (регистрируемые объекты процесса), параметры кривой линии трендов (тип линии, цвет линии и ширина линии), параметры X-оси и Y-оси и цвет фона.
- 8. Настройки изображения трендов
- 9. Масштаб
- Увеличение масштаба осуществляется следующим образом: сначала щелкните на кнопку увеличения масштаба или соответствующий пункт меню, а затем выберите нужную область внутри области сетки, перемещаясь мышью. Поле (1) показывает выбранную область. Уменьшение масштаба, которое возвращает предыдущий вид, выполняется путем нажатия на кнопку уменьшения масштаба/пункта уменьшения масштаба.
- 10. Визир
- Визир можно передвинуть либо щелчком мыши в верхней части визира и перемещением ее внутри области сетки, либо перемещением по шагам при помощи кнопки "H" или соответствующими пунктами меню. При перемещении визира значения трендов, соответствующие времени визира, отображаются в полях в правой части изображения.
- 11. Сохранение в ASCII-файле
- При помощи данного диалога пользователь может сохранить тренд в списке табличной формы в ASCII-файл. Может быть сохранен весь тренд или выбранный диапазон индексов.
- 12. Ввод значений
- При помощи данного диалога пользователь может вводить значения в тренд вручную и один за другим. Вручную введенные значения показываются голубым цветом в табличной и графической формах.
- 13. Печать тренда
- При помощи данного диалога пользователь может распечатать на матричном принтере тренд в списке табличной формы, который сконфигурирован как "прозрачный" принтер в системе MicroSCADA. Может быть распечатан весь тренд или выбранный диапазон индексов. Распечатка содержит индекс, метку времени, текст состояния и значения. Заданная по умолчанию точность значения - три десятых. В случае ошибки значение не печатается.
По материалам © ABB
|
