Altium Designer Winter 09_8.0.0.15895
[ ] 15.02.2009, 08:44

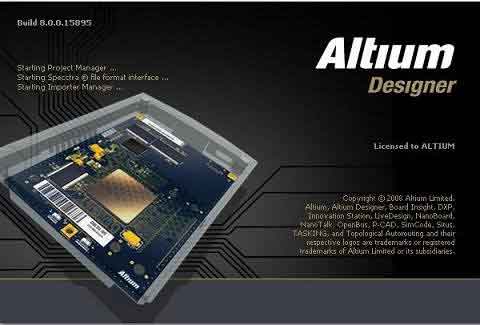

altium

Altium Limited представляет новую версию комплексной системы проектирования электронных устройств на уровне печатных плат и ПЛИС Altium Designer Winter 09.

Год выпуска: 2008
Версия: 8.0.0.15895
Размер: 1.56 GB
Разработчик: Altium Limited
Платформа: Windows XP 32, Vista 32
Системные требования: Windows XP (Professional or Home) or Windows 2000 Professional
• 2 ГГц Pentium 4 процессор или эквивалентный
• 1 ГБ ОЗУ
• 2 ГБ пространства жесткого диска (Для инсталяции и файлов пользователя)
• Два монитора 1280x1024 разрешением (необязательно, просто упрощает работу, и программа под это заточена хорошо)
• 32-бит цвета, 64 МБ ОЗУ видео карту
• Паралельный порт (тоже не обязательно, для Наноборада нужно )
Язык интерфейса: английский + русский
Таблэтка: Присутствует
Австралийская компания Altium Limited анонсировала новую версию комплексной системы проектирования электронных устройств на уровне печатных плат и ПЛИС Altium Designer Winter 09 (ранее Protel). Большинство нововведений, появившихся в последней версии, были сделаны по предложениям разработчиков печатных плат в целях увеличения производительности и снижения ресурсоемкости системы. Ниже описаны основные добавления в Altium Designer Winter 09.

Ключевые добавления

Введен мастер отладочной платформы Plug-n-Play, позволяющий обнаруживать и подключать внешние аппаратные устройства с применением интерфейса Altium Designer Winter 09.
На этапе разработки платы значительно улучшены скоростные и производительные характеристики, включая расширение возможностей интерактивной трассировки и работы в трехмерном режиме.

Следующий этап в интерактивной трассировке

Встроенная оптимизация цепей путем замены выводов и интерактивная трассировка дают возможность разработчикам заменять выводы (подцепи) во время выполнения трассировки как для одиночных цепей, так и для дифференциальных пар.
Новая трассировка дифференциальных пар разработана с применением технологий огибания и расталкивания препятствий, а также автозавершения трассы.
В новую интерактивную трассировку шин добавлены все возможности обычной интерактивной трассировки.

Расширение возможностей проектирования платы
В Altium Designer Winter 09 внесены несколько изменений, которые позволяют расширить возможности разработки плат, например:
Описание параметров контактной площадки отдельно по слоям, что необходимо при подключении отверстия с разными значениями подключения на разных сигнальных слоях. Это позволяет увеличить технологичность платы и плотность топологии.
Смещение отверстия относительно контактной площадки, дающее возможность использовать обобщенное посадочное место, рассчитанное на установку компонента с разными корпусами.

Повышение производительности графической системы при работе с 3D
Новый быстродействующий графический движок 3D, внедренный в редактор плат Altium Designer два выпуска назад, позволил значительно снизить нагрузку на рабочие станции пользователей. В Altium Designer Winter 09 система была оптимизирована, за счет чего была не только увеличена производительность обработки графики, но и уменьшена нагрузка аппаратных средств.

Проверка правил технологичности в реальном режиме времени

Новые правила позволяют проверять проекты плат до формирования выходных файлов, что в свою очередь ускоряет время передачи платы в производство. Для проверки технологичности используются следующие правила:
o Minimum Solder Mask Silver - определяет минимальную ширину участка в защитной маске, позволяет определить узкие места, которые создают проблемы при изготовлении платы.
o Hole to Hole Clearance - определяет совпадение и пересечение отверстий до использования инструментария CAM. Это правило также необходимо для использования глухих и слепых переходных отверстий.
o Silk over Exposed Copper - задает зазор между маркировкой и вскрытыми от маски металлизированными контактными площадками.
o Minimum copper width - анализ всех участков металлизации, которые будут сформированы при производстве платы.
o Silk to Silk Clearance - гарантирует удобочитаемость на слое маркировки.
o Net Antennae - определяет неподключенные участки трасс и дуг на сигнальных слоях (незавершенные дорожки, отходящие от переходных отверстий или контактных площадок).

Среди нововведений также можно отметить, появление контрольно-измерительной панели, использующей программные инструменты на основе ПЛИС, системы управления выпуском проектов, возможность идентификации компонентной базы по коду поставщика и поддержку импорта из системы Zuken Cadstar.

Более подробную информацию о новой версии Altium Designer Winter 09 можно получить на сайте компании Altium Limited: http://www.altium.com
